大野机械 > 混合器 > 静态混合器

  混合器 大野机械可根据客户工艺要求订制以下全套混合器设备
静态混合器 | 喷射式管道混合器 | 汽水混合器 | 气体混合器 | 管式混合器 | sk型静态混合器 | 旋转混合器 | 固定螺旋混合器 | 固液混合器 | 静态管式混合器 | 静态混合器sk | 气水混合器 | 汽液混合器 | 进口混合器 | 日本混合器 | 纸浆混合器 | 浆氯混合器 | 分配器 | 喷射式分配器 | 高效换热器
采样器PDF文件下载
  静态混合器 产品实物图片

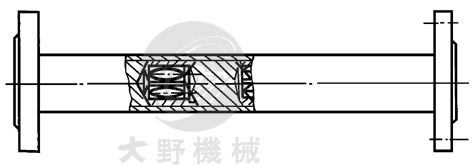

SH型静态混合器:
产品特性
单元由双孔道组成,单元之间设有流体再分配室。技术特性为:最高分散程度1-2μm,液-液相不均匀度系数 ≤5%
产品的压力降计算以混合器当量直径和内径D为基准的摩擦系数ΦD来表示。

△P=ΦDw2    ReD=Dρc

SH型的雷诺数ReD和摩擦系数φD的关系

SH型

层流区

范围

ReD<30

关系式

ΦD=3500/ReD

过度流区

范围

30< ReD<320

关系式

ΦD=646 ReD-0.530

完全湍流区

范围

ReD<320

关系式

ΦD=80.1 ReD-0.141

注:两端法兰尺寸按产品公称直径放大一档。

SH型静态混合器

产品型号

规格

Dg(mm)

dh(mm)

Q(m3/h)

规格

Dg(mm)

dh(mm)

Q(m3/h)

SH-3/15

15

3

0.1-0.2

SH-19/80

80

19

4.0-8.0

SH-4.5/20

20

4.5

0.2-0.4

SH-24/100

100

24

6.5-13.0

SH-5/25

25

5

0.5-1.1

SH-36/150

150

36

31-63

SH-7/32

32

7

0.9-1.8

SH-49/200

200

49

54-108

SH-9/40

40

9

1.6-3.2

SH-74/300

300

74

124-248

SH-12/50

50

12

2.3-4.6

SH-124/500

500

124

174-348

产品用途
适用于化工、石油、油脂等行业,粘度≤106厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却粘性产品等单元操作。

应用实例
SH型静态混合器在丙烯腈酰胺装置上的应用
在丙烯腈催化水合制中深度丙烯酰胺水溶液的生产中,需要制备含丙烯腈20%乳化液,若两相混合不好,则会导致反应床层局部过热影响催化剂寿命和单体质量。国内某石化总公司使用了大野公司的SH型静态混合器在年产200吨粉状丙烯腈酰胺装置上的单体生产部分进行使用,取得了良好的效果,单体质量符合要求。
SH型静态混合器在渣油掺水制燃料油上的应用
日本某厂在渣油中掺入20%的水,再加入1%的乳液剂制成用于喷咀燃烧的燃料油,应用了大野公司的SH型静态混合器,使燃料油乳化后,不易分层,达到了工艺要求。


  SV型静态混合器   SK型静态混合器   SX型静态混合器   SL型静态混合器   SH型静态混合器
  上一页   1   2   3   4   5   6
