  过滤器 大野机械可根据客户工艺要求订制以下全套过滤器设备
Y型管道过滤器 | T型管道过滤器 | 篮式管道过滤器 | 袋式精细过滤器 | 滤芯式精细过滤器 | 在线反冲洗过滤器 | 气体过滤器 |
日本大野机械Y型过滤器产品PDF说明文件下载
  Y型过滤器 日本大野机械Y型过滤器产品实物图片
 (DGY型のフィルタ)
日本大野机械Y型过滤器产品图
日本大野机械Y型过滤器产品图
日本大野机械Y型过滤器产品图
  过滤器是从流体中分离固体颗粒杂质,提高产品纯度,保护设备 ( 压缩机、泵、仪表等 ) 安全工作的产品。
  日本大野机械南通工厂生产的系列过滤器其强度和密封试验执行中国 HGJ532-91 系列标准 ,其种类有Y型、T型、锥型、篮式、罐型等。
  接管形式有对焊连接、法兰连接和丝口连接。
  壳体材质有碳钢、铸钢、各种牌号的不锈钢等。
1、Y型同径法兰连接铸造式过滤器(DGYI-F型)

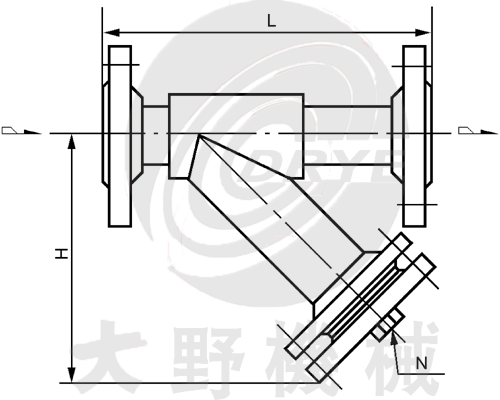

日本大野机械Y型同径法兰连接铸造式过滤器(DGYI-F型)产品设计图
公称直径DN 安装尺寸MM 管塞N
L H
15 140 120 RC1/4
20 140 120
25 140 120
32 170 160
40 270 180
50 270 190 RC3/8
65 290 190
80 360 250 RC3/4
100 410 280
125 480 330
150 520 360 M20x1.5
200 660 450
图表(DN15-50、PN≤5.0MPa)
2、Y型法兰连接焊接式过滤器(DGYII-F型)

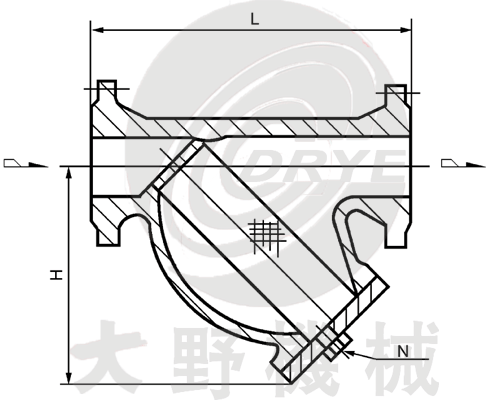

日本大野机械Y型法兰连接焊接式过滤器(DGYII-F型)产品设计图
日本大野机械Y型法兰连接焊接式过滤器(DGYII-F型)产品设计图
公称直径DN 安装尺寸MM 管塞N
L H
15 260 180 RC1/4
20 270 190
25 270 190
32 280 230
40 280 230
50 290 245 RC3/8
65 320 280
80 350 315
100 425 360
125 480 390
150 540 460 RC3/4
200 700 540
250 800 660 M20x1.5
300 950 750
350 1050 845
400 1250 920
3、Y型带夹套法兰连接焊接式过滤器(DGYJII-F型)

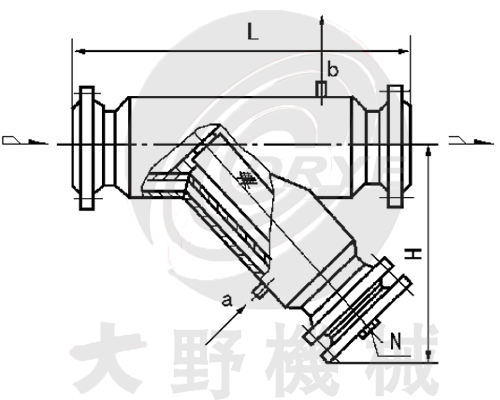

日本大野机械Y型带夹套法兰连接焊接式过滤器(DGYJII-F型)产品设计图
公称直径
DN
安装尺寸mm
夹 套
管塞
N
L
H
进口a
出口b
蒸汽压力
20
370
235
G1/2
G1/2
≤0.6MPa
Rc1/4
25
370
235
G1/2
G1/2
32
390
275
G1/2
G1/2
40
390
285
G3/4
G3/4
50
420
295
G3/4
G3/4
Rc3/8
65
450
330
G3/4
G3/4
80
500
370
G3/4
G3/4
100
575
415
G3/4
G3/4
125
650
450
G3/4
G3/4
150
700
525
DN25
DN25
Rc3/4
200
890
610
DN25
DN25
4、Y型异径对焊连接焊接过式过滤器(DGYJII-W型)

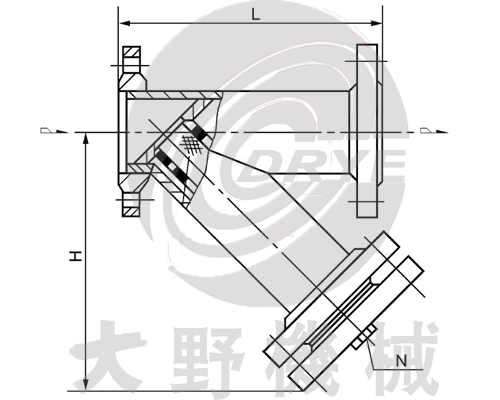

日本大野机械Y型异径对焊连接焊接过式过滤器(DGYJII-W型)产品设计图
公称直径
DN1 X DN2
安装尺寸mm
管塞
N
Φ1/δ1 X Φ2/δ2
L
H
80X65
Φ89/6.5 X Φ76/6
200
170
Rc3/8
100X80
Φ114/7 X Φ89/6.5
240
220
Φ108/7 X Φ89/6.5
240
220
150X100
Φ168/7 X Φ114/7
300
280
Rc3/4
Φ159/7 X Φ108/7
300
280
150X125
Φ168/7 X Φ140/7
300
280
Φ159/7 X Φ133/7
300
330
200X125
Φ219/8 X Φ140/7
370
330
Φ219/8 X Φ133/7
370
330
200X150
Φ219/8 X Φ168/7
370
330
Φ219/8 X Φ159/7
370
330
250X150
Φ273/8 X Φ168/7
450
370
M20/1.5
Φ273/8 X Φ159/7
450
370
250X200
Φ273/8 X Φ219/8
450
370
300X250
Φ325/9 X Φ273/8
520
370
