大野机械 > 换热器

  换热器 大野机械可根据客户工艺要求订制以下全套换热器设备
高效换热器 | 板式换热器
日本大野机械高效换热器产品PDF说明文件下载
  高效换热器 日本大野机械高效换热器产品实物图片
 DHE
产 品 特 性:
日本大野机械换热器产品图
日本大野机械换热器产品图
日本大野机械换热器产品图
日本大野机械换热器产品图
  普通列管式换热器因其结构简单,造价低廉,通用性强等得到了极为广泛的应用。但对高粘度物料进行换热操作。换热效率则显著降低,且由于管内存在较大的断面温度分布不均匀性,因而也会产生其他质量劣化问题。
  针对这一难题,大野公司长期跟踪相关动向,并与有关日本科研所合作攻关,成功开发出DHE型高效换热器。本系列换热器换热管采用静态混合元件,其总传热系数比普通换热器提高3-6倍。静态混合元件在传质方面的卓越表现已得到业内人士的一致认同。DHE型高效换热器的开发成功,再一次以实践证明了传热与传质的相似性理论。
性 能 特 点:
DHE型高效换热器除具有一般列管式换热器的优点外,还具有以下特点:
1、传热效率普通提高,尤其是对高粘度物料。
2、管内物料不存在断面温度分布不均匀性。
3、管程具有一定自洁作用。
4、为达到相同换热效果,可降低传热温差而降低滴损。
5、为达到相同换热效果,可减少传热面积,减少装置占地面积。
适 用 范 围:
  DHE型高效换热器特别适用于对高粘度物料的换热操作,其粘度范围为50-500000cp。广泛应用于石油化工、食品工业和合成纤维方面。如PBT、PET工聚丙烯晴、聚对苯二甲酸乙二酯等(详细设计、造型请与大野公司技术部联系)。
规 格 参 数:

产品型号

公称直径DN(mm)

换热管规格

管子数

换热面积m2公称值/计算值

管程通道面积m2

管长(mm)

750

1000

1500

DHE150

159X4.5

Φ19

15

0.5/0.62

1/0.85

1.5/1.29

0.0022

Φ25

10

0.5/0.55

0.8/0.75

1/1.14

0.0027

DHE200

219X6

Φ19

36

1.5/1.50

2/2.04

3.0/3.11

0.0053

Φ25

22

1/1.21

1.5/1.64

2.5/2.50

0.0060

DHE250

273X6

Φ19

69

3/2.88

4/3.91

6/5.97

0.0102

Φ25

40

2/2.20

3/2.98

5/4.55

0.0110

DHE300

325X8

Φ19

106

/

6/6.00

9/9.17

0.0157

Φ25

62

5/4.64

7/7.06

0.0170

DHE400

400X10

Φ19

195

/

11/11.05

17/16.86

0.0290

Φ25

110

8/8.20

13/12.52

0.0301

注:1)压力:0.6、1.0、1.6、2.5MPa 四种(真空可按0.6MPa选用)
2)温度:按材料许用温度选用,本系列设计温度为200℃,可按相关规定升温降压使用。
3)材料:主要有16MnR、1Cr18Ni9Ti、Q235-A、0Cr17Ni13Mo2Ti。

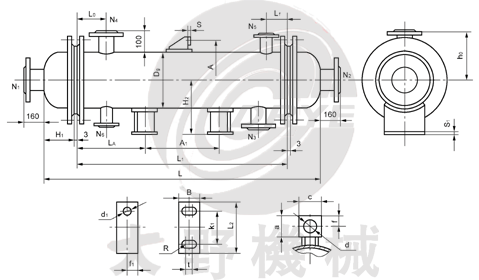

日本大野机械高效换热器结构图
