大野机械 > 泡沫发生器

  发生器 大野机械可根据客户工艺要求订制以下全套泡沫发生器设备
泡沫发生器 | 泡沫枪 |
日本大野机械采样器产品PDF说明文件下载

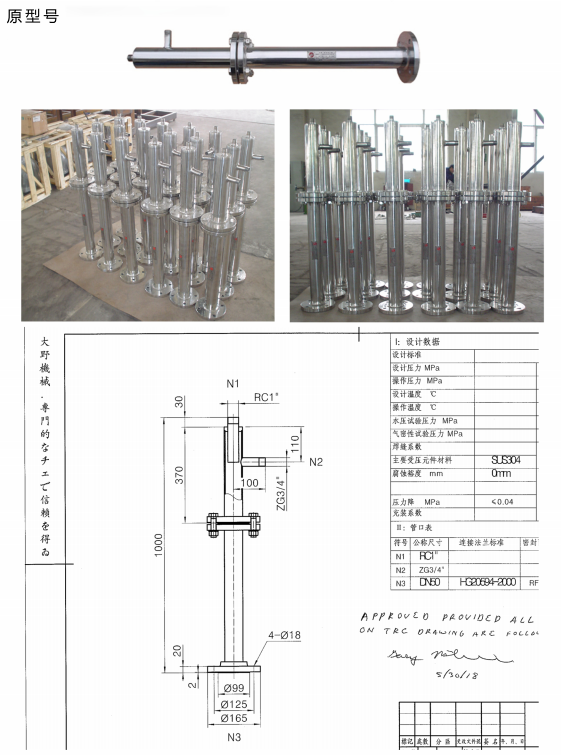

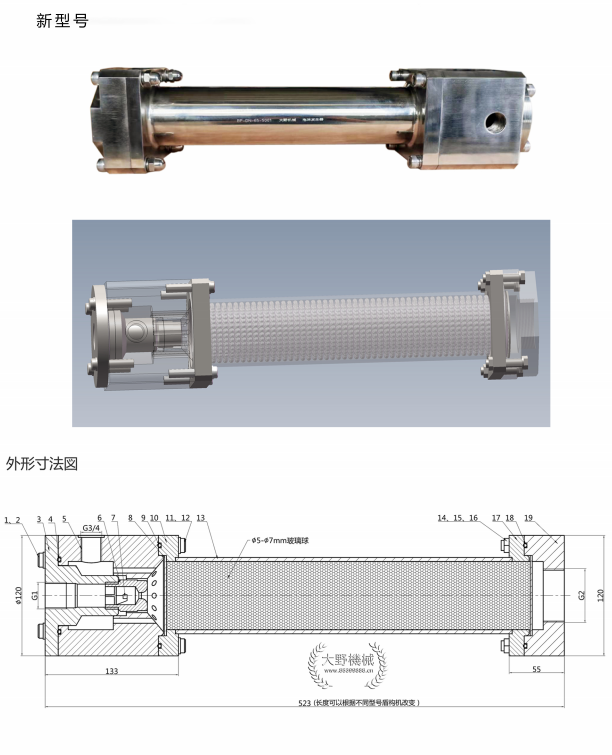

  泡沫发生器(盾构专用) 日本大野机械泡沫发生器产品实物图片

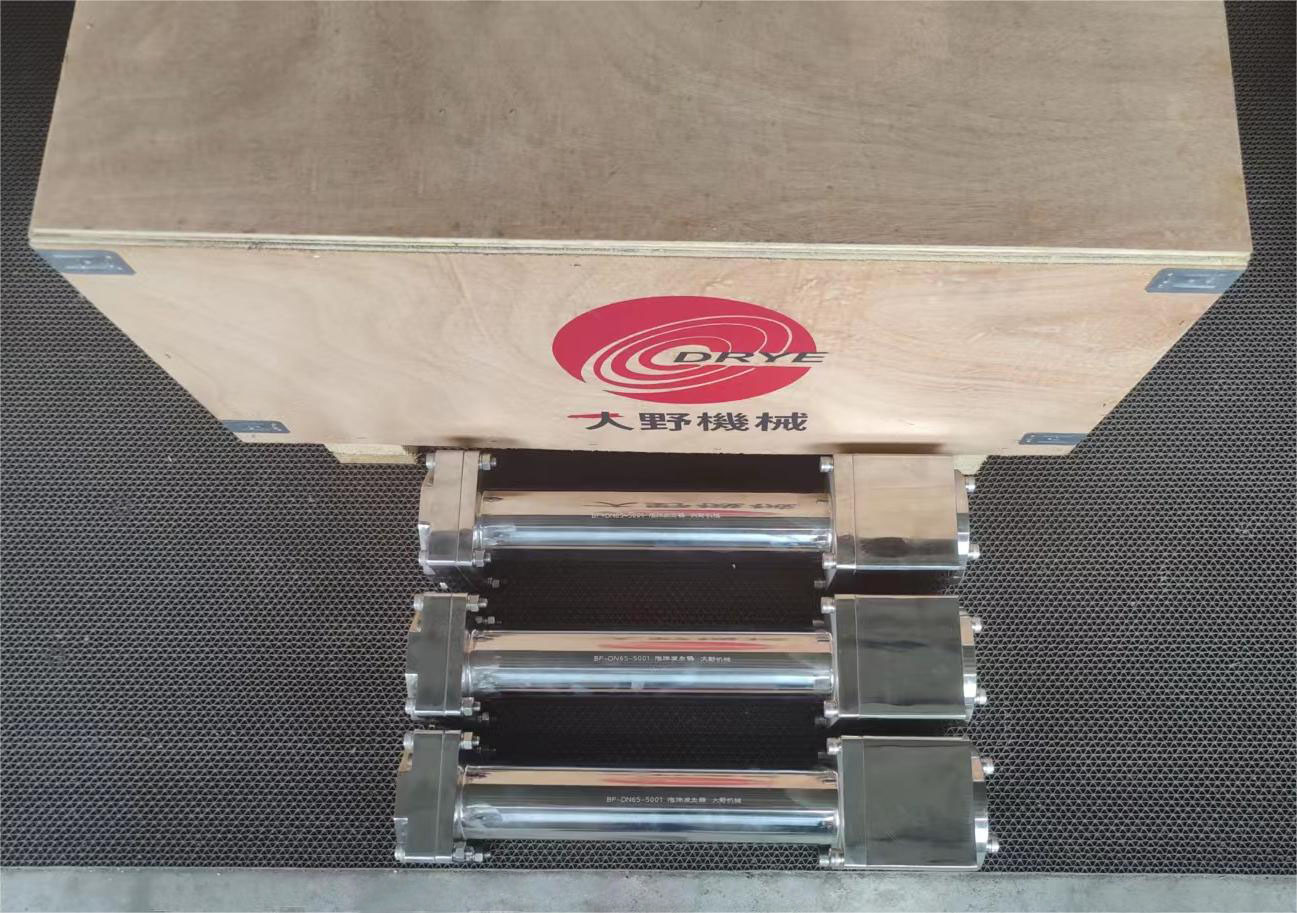

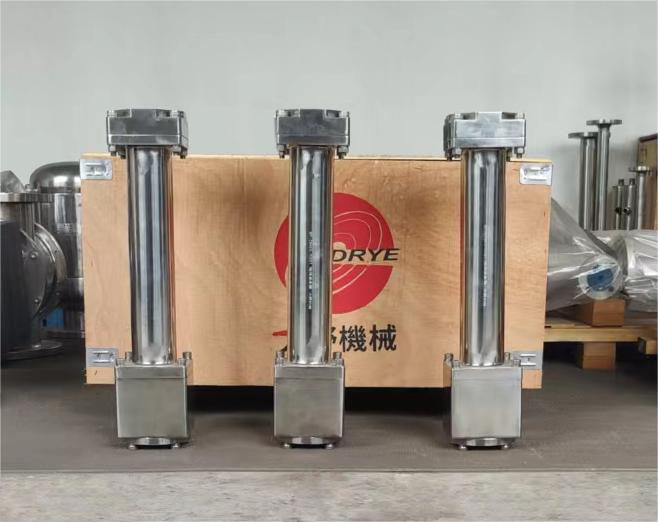

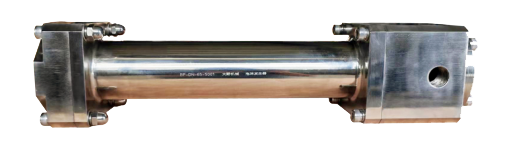

日本大野机械泡沫发生器产品图片
产品特性:
  泡沫发生器(泡沫枪)是盾构机泡沫系统中的关键设备, 泡沫系统主要包括泡沫剂罐、泡沫剂泵、水泵、溶液计量调节阀、空气剂量调节阀、液体流量计、气体流量计、泡沫发生器(泡沫枪)及连接管路。泡沫装置通过泡沫发生器(泡沫枪)的两个进料口,同时加入泡沫剂溶液和空气产生泡沫,向盾构机开挖室中注入泡沫,用于开挖土层的改良,作为支撑介质的土在加入泡沫后,其塑型、流动性、防渗性和弹性都得到了改进,改善土囊,防止黏土结成泥饼,同时起到降低摩擦力,盾构机掘进驱动功率就可减少,还有起到润滑冷却的作用也可减少刀具的磨损。
泡沫系统的工作原理:
   泡沫剂泵将泡沫剂从泡沫剂罐中泵出,并与水泵泵出的水按盾构司机操作指令的比例混合形成溶液,控制系统是通过安装在水泵出水口处的液体流量计测量水泵泵出水的流量,并根据这一流量控制泡沫剂泵的输出量来完成这一混合比例指令的。
   混合溶液向前输送至盾体中,被分配输送到三条(或四条)管路中,经过溶液剂量调节阀和液体流量计后,又被分别输送到三个(或四个)泡沫发生器(泡沫枪)中,在泡沫发生器(泡沫枪)中与同时被输入的压缩空气混合产生泡沫,压缩空气进入泡沫发生器(泡沫枪)前也要先经过气体流量计和空气剂量调节阀。泡沫剂溶液和压缩空气也是按盾构机司机操作指令的比例混合的,这一指令需通过盾构机控制系统接收液体流量计和气体流量计的信息并控制空气剂量调节阀和溶液剂量调节阀来完成。
   最后,泡沫沿三条(或四条)管路通过刀盘旋转接头,再通过刀盘上的开口,注入到开挖室中。在控制室,操作人员也可以根据需要从三条(或四条)管路中任意选择,向开挖室加入泡沫。
适用范围:
  泡沫发生器(泡沫枪)适用于:土压平衡式盾构机。土压平衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开挖面的介质,刀盘后隔板与开挖面之间形成泥土室,刀盘旋转开挖使泥土料增加,再由螺旋输料器旋转将土料运出,泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
盾构机知识了解:
  盾构机是盾构法施工中的主要施工机械。盾构施工法是在地面下暗挖隧洞的一种施工方法,它使用盾构机在地下掘进,在防止软基开挖面崩塌或保持开挖面稳定的同时,在机内安全地进行隧洞的开挖和衬砌作业。其施工过程需先在隧洞某段的一端开挖竖井或基坑,将盾构机吊入安装,盾构机从竖井或基坑的墙壁开孔处开始掘进并沿设计洞线推进直至到达洞线中的另一竖井或隧洞的端点。
   用盾构机进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响水面交通等特点,在隧洞洞线较长、埋深较大的情况下,用盾构机施工更为经济合理。
盾构机的工作原理:
  盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾,它对挖掘出的还未衬砌的隧洞段起着临时文撑的作用,承受周围土层的压力,有时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业在护盾的掩护下进行。
   盾构机施工主要由稳定开挖面、挖掘及排土、衬砌包括壁后灌浆三大要素组成。其中开挖面的稳定方法是其工作原理的主要方面,也是区别于硬岩掘进机或比硬岩掘进机复杂的主要方面。大多数硬岩岩体稳定性较好,不存在开挖面稳定问题。
盾构机的类型:
  盾构机根据其适用的土质及工作方式的不同主要分为压缩空气式、泥水式,土压平衡式盾构机等不同类型。泥水式盾构机是通过加压泥水或泥浆(通常为膨润土悬浮液)来稳定开挖面,其刀盘后面有一个密封隔板,与开挖面之间形成泥水室,里面充满了泥浆,开挖土料与泥浆混合由泥浆泵输送到洞外分离厂,经分离后泥浆重复使用。土压平衡式盾构机是把土料(必要时添加泡沫等对土壤进行改良)作为稳定开挖面的介质,刀盘后隔板与开挖面之间形成泥土室,刀盘旋转开挖使泥土料增加,再由螺旋输料器旋转将土料运出,泥土室内土压可由刀盘旋转开挖速度和螺旋输出料器出土量(旋转速度)进行调节。
盾构机的历史:
  盾构机问世至今已有近180年的历史,其始于英国,发展于日本、德国。近30年来,通过对土压平衡式、泥水式盾构机中的关键技术,如盾构机的有效密封,确保开挖面的稳定、控制地表隆起及塌陷在规定范围之内,刀具的使用寿命以及在密封条件下的刀具更换,对一些恶劣地质如高水压条件的处理技术等方面的探索和研究解决,使盾构机有了很快的发展。国外主要生产厂家有日本三菱重工、川崎重工、日立造船、德国海伦克内希特(HERRENKNECHT AG)公司等。盾构机尤其是土压平衡式和泥水式盾构机在日本由于经济的快速发展及实际工程的需要发展很快。德国的盾构机技术也有独到之处,尤其是在地下施工过程中,保证密封的前提以及高达0.3MPA气压的情况下更换刀盘上的刀具,从而提高盾构机的一次掘进长度。德国还开发了在密封条件下,从大直径刀盘内侧常压空间内更换被磨损的刀具。
